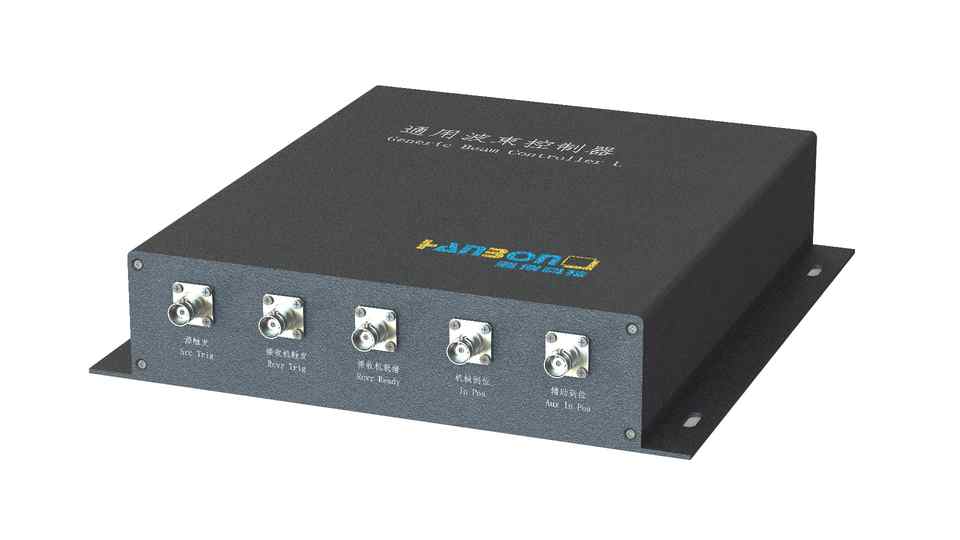

通用波束控制器(GBC-L)是一款高精度、高稳定性的时序控制设备。可协调矢量网络分析仪、信号源、扫描架控制系统完成对暗室内近、远场测试系统的测量,得到幅度方向图和相位方向图,系统实时控制,可适应多种场合的天线测试。
应用:
分离式射频信号源和接收机之间的频率同步;
设备参数表
触发输出接口 |
电平 |
5V TTL |
隔离 |
是 |
|
脉冲宽度 |
可设(10ns-10ms) |
|
脉宽分辨率 |
100ns |
|
延迟触发 |
支持,655us(Max) |
|
输出驱动能力 |
5V/10mA |
|
通道数 |
2 |
|
特征阻抗 |
50Ω |
|
电平 |
3.3V/5V TTL |
|
隔离 |
是 |
|
可识别最小脉宽 |
500ns |
|
通道数 |
3 |
|
特征阻抗 |
50Ω |
|
网络通信 |
100Mbps |
|
通信接口 |
RS232/115200bps |
|
环境温度 |
使用温度为-25℃~65℃; |
|
保存温度为-25℃~85℃ |
||
湿度 |
80%RH,以下,无结露 |
|
尺寸与重量 |
260*220*55mm/ 1Kg |
